產品介紹

SUB 6GHZ 平面波轉換器

可以產生平面波，作為5G測量，價格低廉。

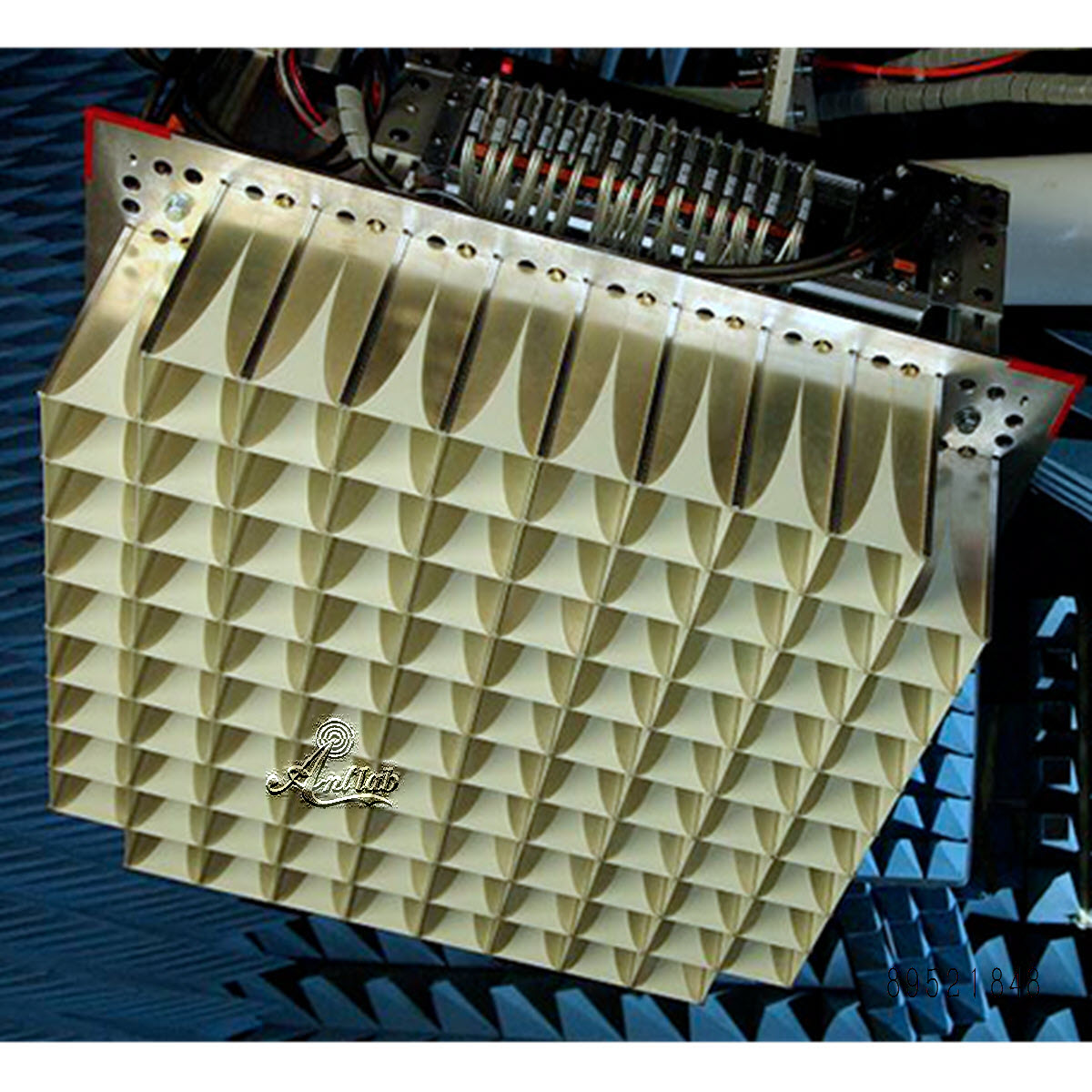

平面波轉換器是一個雙向陣列，由256個寬帶Vivaldi天線組成，放置在被測設備（DUT）的輻射近場范圍內。相控天線陣列可以在5G大規模天線陣列基站的輻射近場范圍的特定區域內形成平面波，可用于實現輻射功率和實時的收發器的性能測量（EVM、ACLR、SEM等）；

每個vivaldi天線陣子包括一個移相器和衰減器路徑，能夠在陣列正前方合成電磁場，形成環繞被測設備的球形靜區。所有信號路徑合并到一個可以連接到測量設備的端口上，如示波器、矢量網絡分析儀、信號發生器或信號分析器。

尺寸為1 m，可在相距僅 0.8 m 處生成直徑 0.55 m 的 3D 球形靜區，可以提供非常緊湊的測試研發和生產設置的系統設計。而通常用于遠場測量的緊湊型天線測試方案（CATR）有一個較大的反射器，需要安裝至少4倍空間的暗室。

產品：

1，口徑1.8米，靜區1米

2，口徑1米，靜區0.55米
